EIS测量

EIS的测量根据材料不同，可能需要采用不同电流密度下对应的电压进行测量。一般来说采用10mA cm-2或100mA cm-2电流密度下的电压进行测量。如果你是HER，那就是采用-10mA cm-2或-100mA cm-2电流密度下的电压进行测量。

以chi760e上海辰华电化学工作站为例，首先确定你的材料为正常性能，例如我会待材料活化完毕之后，测量一次LSV曲线，确保我的材料成功合成，之后使用CP，测定100mA cm-2电流密度下的电压。

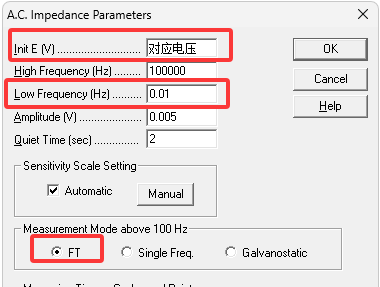

选取A.C Impedance模式，按照下图输入数据，点击”ok”,测试完毕后，保存数据即可。

EIS拟合

使用ZView2软件，我不提供软件获取方式，请自行上网搜索。

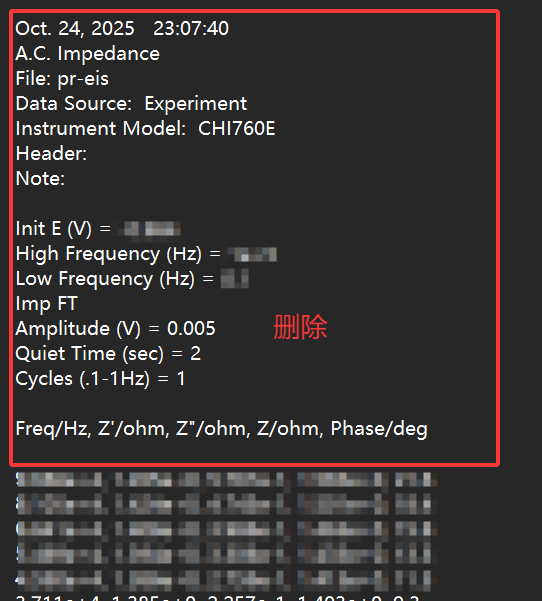

首先打开电化学工作站保存的txt文件，删除部分无用文本，保存。

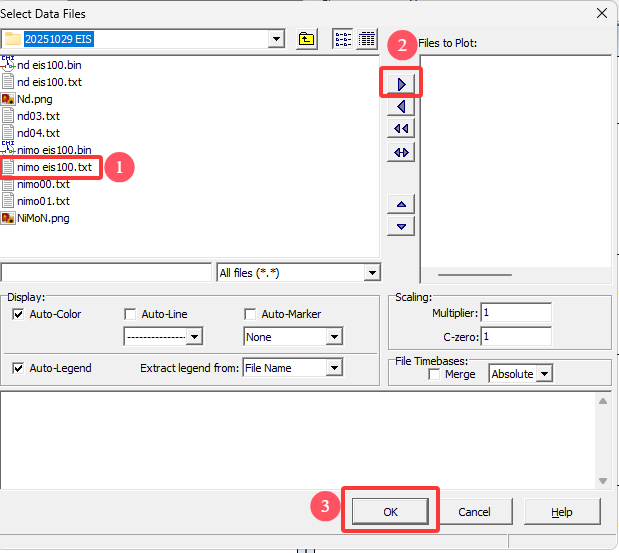

之后打开Zview2软件，点击File-Data Files…，在弹出的对话框中，选择你处理过的txt文件，点击右边箭头，之后点击右下角ok按钮

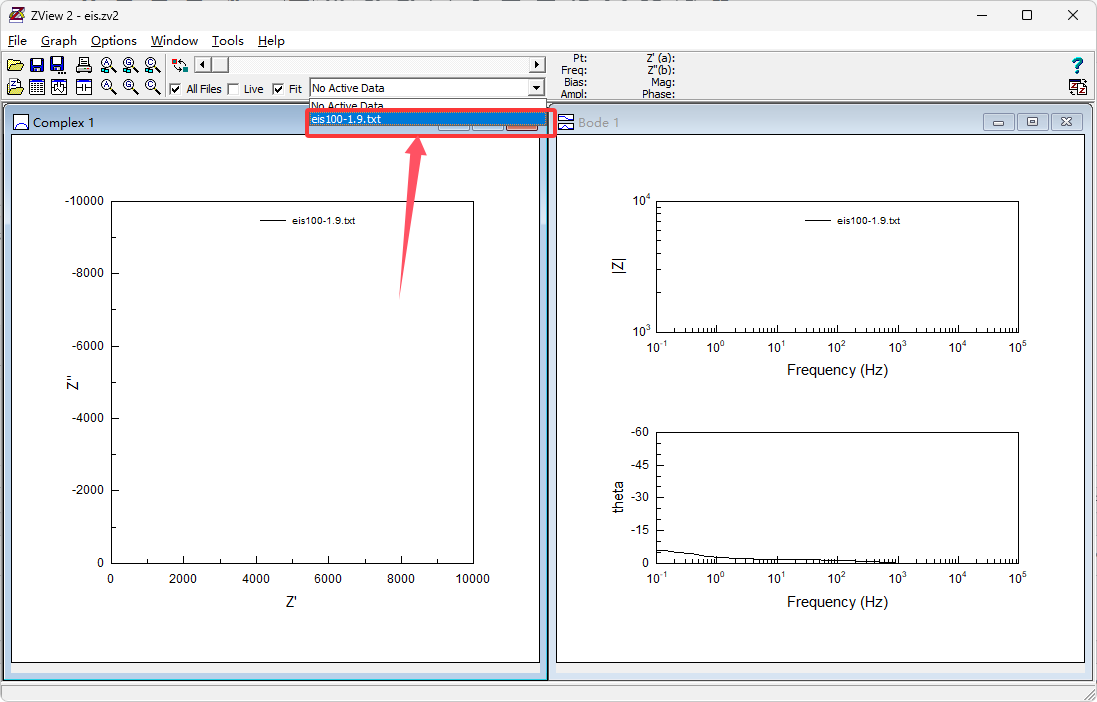

之后如下图所示，选择文件，然后在左边的Complex1窗口右击，点击Autoscale即可放大数据。在界面内，按住鼠标进行拖动，会出现一个框，松开鼠标左键，就会放大对应区域。类似电化学工作站的放大功能。

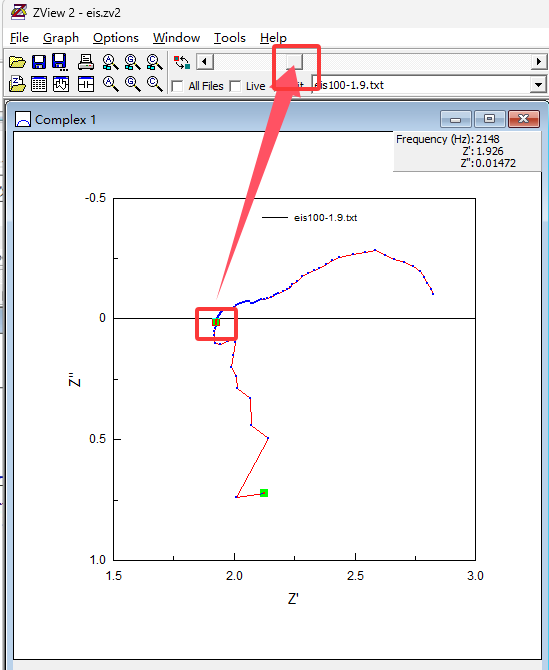

此时我们需要删除部分无用数据。如下图所示，我们选取数据的区域是两个绿色点之间的区域，双击绿点即可进行选择，之后拖动窗口上方的”正方形“按钮，即可挪动绿色方格，或者使用鼠标滚轮，来调整绿色方格的位置。选取Z”为负的区域，点击Tools-Delete data range，进行删除。

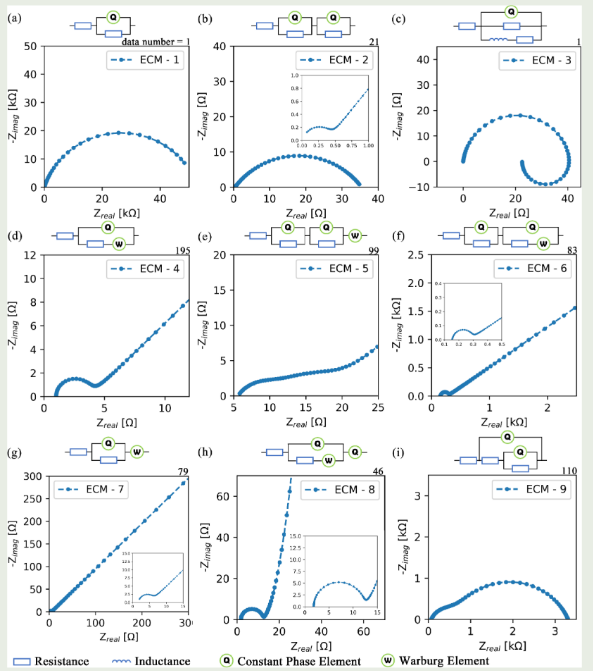

之后我们要根据自己的EIS曲线形状，挑选适合自己材料的模拟电路图，请参考下图，图片来源文献：Electrochimica Acta 418 (2022) 140350

例如我的材料可使用第二种电路图进行模拟。

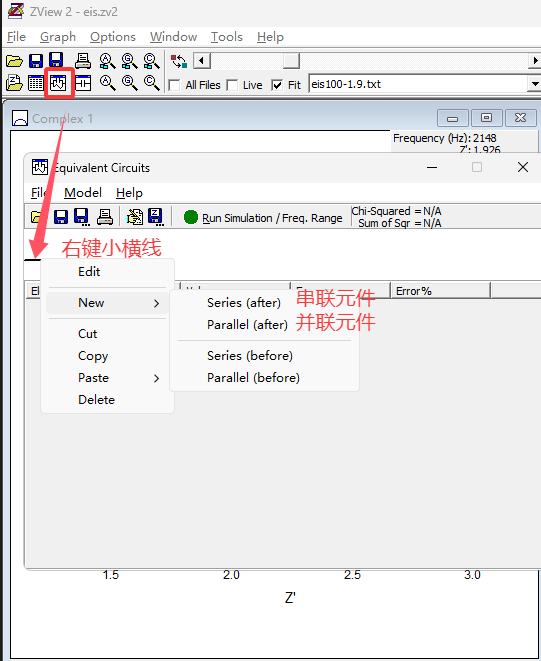

如下图所示，点击对应按钮，打开等效电路窗口，右键小横线，New-Series，新弹出的窗口选择R，就是电阻，如果选择CPE，就是电容。

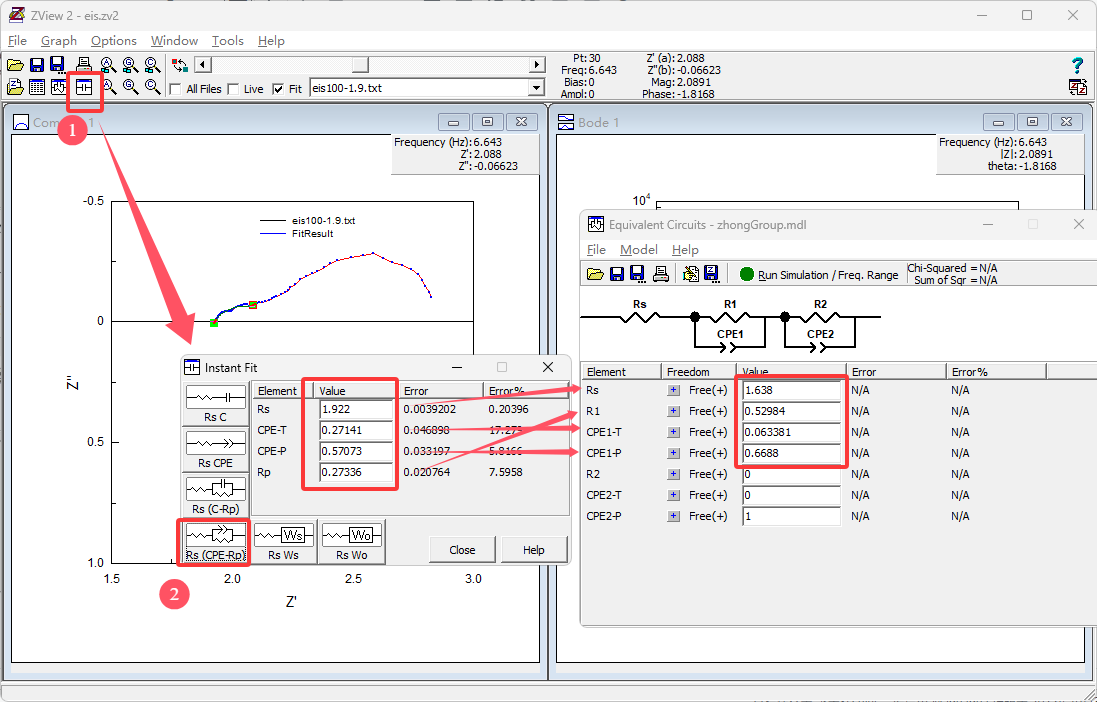

之后开始进行初步拟合，我的图谱由于存在2个圈，那么我们先进行第一个半圆的拟合，如下图所示，我们先让两个绿点选取到第一个半圈，之后点击对应图标，在弹出的窗口中，选取左下角的拟合方案，会出现对应的初步拟合数值，将拟合出的数据填入右边对应的表格中，可以直接点击数值，然后拖过去，或者你手动输入。第二个半圈也是一样，区别是第二个半圈我们不将Rs的数值复制过去，只需要后面三个数值，重复上述操作。

之后开始正式拟合，将所有选项设置为Free(+)，然后如图点击对应按钮，在新弹出的窗口中，Mode选项选择Fitting，点击OK，最后点击”Run Fitting”,此时你会发现你的原图中已经存在一条拟合较为完好的绿色线段。

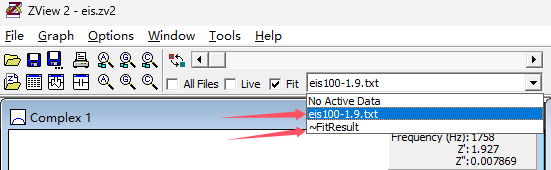

最后，我们需要对数据进行导出，我们的原始数据和拟合数据是存在于两个图层的。如下图所示，进行图层的选择，

之后点击Options – Active Graph – Export Data…进行对应图层的数据导出。

Origin处理数据

一样，我们需要将导出的txt文件进行处理，删除无用的数据，或者你手动选择好下面的纯数据

数据一共有6列，我们只需要最后2列，Z’为横坐标，Z”为纵坐标，导入Origin后，需要将Z”乘-1，然后进行图标绘制即可。

备注

如果有两个半圆的话，，本人参考该文献，进行分析ACS Catal. 2021, 11, 14338−14351

后半圈为Rct，至于为什么，不懂，参考就完了。

Rs值为溶液电阻，与电极插入位置、溶液温度有较大关系，所以不同样品之间难免有差别。

EIS第一个半圆的拟合半径，代表界面电阻，该电阻实际为催化剂颗粒间接触电阻或催化剂/集流体界面电阻。

EIS第二个半圆的拟合半径，代表电荷转移电阻。
